Kondisi penggunaan:
SMC-8018 yang diproduksi oleh Jiangsu Siming adalah sistem kontrol mesin konstruksi tujuan umum. Bagian depan balok keseimbangan satu sisi menggunakan 3 sensor probe tunggal,dan bagian belakang menggunakan sensor sepatu 6 probe. Sensor sepatu dapat digunakan untuk deteksi ketinggian, dan operasinya sederhana dan dapat diandalkan. SMC-8018 adalah sistem kontrol yang fleksibel dan efisien.Sistem operasinya didasarkan pada teknologi micro-processing canggih dan mengadopsi teknologi bus CAN. Ini cocok untuk semua jenis paver merek impor dan domestik, dan digunakan untuk pengendalian penyeimbang otomatis dalam konstruksi paver pendukung.
Fungsi dan Fitur:
1. Produk yang ditingkatkan berdasarkan 8008;
2. Kontroler ini terhubung dengan 3 sensor probe tunggal dan sensor tipe boot. Ini memiliki karakteristik 8008 desain sederhana, operasi yang nyaman dan fleksibel, dan harga terjangkau.Sensor jenis sepatu meningkatkan akurasi pengukuran dan kemampuan anti-interferensi.
Pengontrol Cina:
Ini mengadopsi mode kontrol digital dan membentuk jaringan kontrol dengan sensor melalui protokol bus CAN, yang memiliki skalabilitas yang kuat.
Sistem ini memiliki fungsi diagnosis diri, dan kesalahan sistem jelas dengan sekilas pada layar tampilan.
Pilih mode kontrol yang berbeda sesuai dengan kondisi kerja, sehingga sistem dapat beradaptasi dengan kondisi kerja untuk mencapai efek kontrol yang optimal,dan panjang balok yang setara dapat disesuaikan.
Data real-time pada layar LCD, semua antarmuka operasi dalam bahasa Cina atau petunjuk grafis, membuatnya lebih mudah dikuasai dan lebih nyaman digunakan.
Fitur sensor ultrasonik:
Probe bertenaga tinggi berkualitas tinggi digunakan.
Gunakan sistem bus bus CAN untuk bertukar data dengan pengontrol.
Bentuk dan struktur yang unik untuk pemeliharaan dan perbaikan yang mudah
Batang kompensasi sensor dan kompensasi suhu yang diatur secara internal dapat bekerja secara independen atau secara bersamaan.
Semua sensor bisa dipertukarkan.
Sensor sepatu terdiri dari 6 probe ultrasonik.Hanya 3 data yang dekat dengan nilai deteksi aktual yang akan digunakan untuk mendapatkan nilai rata-rata.
Sensor sepatu dapat menggantikan lintasan jalan, kawat baja atau benang kapas, tidak ada keausan mekanik, tidak ada bahan lengket.
Parameter teknis:
Tegangan kerja: 10V ~ 30V
Jenis komunikasi: CANbus
Listrik keluaran pengontrol: 5A
Jenis output pengontrol: NPN, PNP
Frekuensi output: 3HZ
Jangkauan deteksi ultrasonik: 25cm~100cm
Resolusi: 0,2 mm
Frekuensi probe ultrasonik: 200KHZ
Suhu kerja: -20~85°C

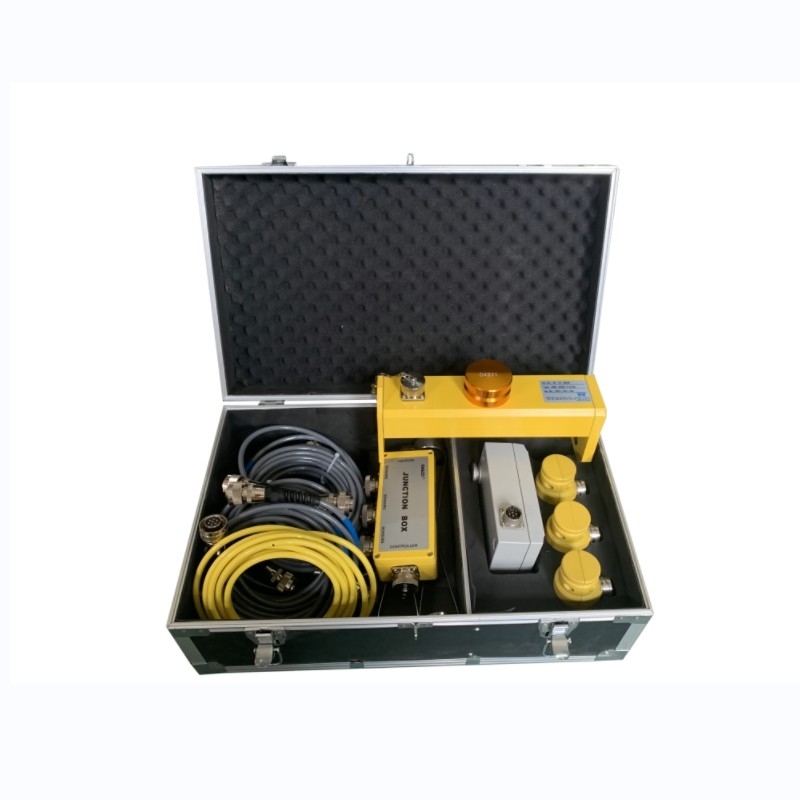

Konfigurasi produk:
| nomor seri |
nama |
unit |
jumlah |
Perhatikan |
| 1 |
8008 master controller |
Hanya |
2 |
|
| 2 |
Sensor 8008 |
Hanya |
6 |
|
| 3 |
8428 sensor |
Hanya |
2 |
|
| 4 |
8008 kotak persimpangan |
Hanya |
2 |
|
| 5 |
8008 batang kompensasi suhu sensor |
individu |
6 |
|
| 6 |
Kabel listrik 8008 |
akar |
2 |
Kawat spiral 2m hitam |
| 7 |
Kawat kotak simpang 8008 |
akar |
2 |
2m helix kuning |
| 8 |
8008 saluran sensor |
akar |
8 |
Kawat spiral hitam 2 meter 4, 1,3 meter 2 |
| 9 |
Tangani |
Hanya |
8 |
|
| 10 |
Plat pemasangan pengontrol utama |
individu |
2 |
Sekrup M10 × 150, 2 buah (termasuk kacang mesin cuci pegas datar)
M4 × 6 heksagon dalam, 8 buah
M4 × 15 heksagon dalam, 4 buah |
| 11 |
Kartu Aktivitas Kotak Gabungan |
individu |
2 |
Sekrup M10 × 150, 2 buah (termasuk kacang mesin cuci pegas datar)
M4 × 6 heksagon dalam, 8 buah |
| 12 |
Kartu aktivitas batang gantung |
Hanya |
8 |
Sekrup M10 × 150, 8 buah (termasuk kacang mesin cuci pegas datar) |
| 13 |
Cincin penentuan lokasi |
Hanya |
12 |
Berisi 16 keping sekrup M10 × 25 |
| 14 |
Kartu pemasangan sensor berbentuk U |
set |
6 |
M8 Nuts sayap stainless steel, 16 pcs, M8 anti loosening nuts, 16 pcs |
| 15 |
Perangkat sinar kartu |
Hanya |
4 |
M10 × 90 sekrup dan kacang, 4 buah (termasuk bantalan elastis datar) |
| 16 |
batang gantung |
akar |
8 |
|
| 17 |
Balok paduan aluminium/balok baja tahan karat |
Tas |
4 |
Sekrup M10×35, 16 buah (termasuk spring washer);
Sekrup M10×50, 8 buah (termasuk penyangga pegas datar) |
| 18 |
Bracket bagian dalam baja tahan karat |
Tas |
2 |
Sekrup M10×40, 8 buah (termasuk kacang) |
| 19 |
Bracket luar baja tahan karat |
Tas |
2 |
Sekrup M10×40, 16 buah (termasuk kacang) |
| 20 |
Saluran bundar penghubung bracket |
akar |
4 |
|
| 21 |
terjebak |
Hanya |
8 |
Sekrup M12×75, 16 buah (termasuk bantalan elastis datar) |
| 22 |
Bagian standar |
Tas |
1 |
|
| 23 |
tali kabel |
akar |
20 |
|
| 24 |
Splint aktif |
|
|
Mengkonfigurasi sesuai dengan kebutuhan pelanggan |
| 25 |
plat pengelasan |
|
|
Mengkonfigurasi sesuai dengan kebutuhan pelanggan |
| 26 |
alat |
set |
1 |
Termasuk pisau utilitas, 1 17-19 solid wrench, 1 16-18 solid wrench, 1 16-18 torx wrench, 1 17-19 torx wrench, 1 12-inci adjustable wrench |
| 27 |
bahan |
Berbagi |
1 |
Termasuk 1 manual, 2 label, 1 sertifikat identifikasi, 1 daftar pengiriman dan 1 formulir survei opini pengguna |
